　　插箱可供選擇高度一般從1U～6U。根據需要選擇插箱高度后進行底板和前后面板的布局設計。傳統插箱的底板布局是根據插箱內部各種模塊的安裝尺寸和相對位置關系在底板銑出模塊的安裝孔，底板安裝孔少則二三十個，多則五六十個。而插箱前后面板的布局是根據設備安裝的需要在面板上相應位置銑出屏幕、鍵盤、風扇和各種接頭等配件的安裝空間。當前后面板上安裝的配件種類、數量發生改變，則插箱的設計就完全改變。因此，傳統插箱的設計實際上是以插箱結構的不斷改變來適應不同的安裝需求，而不是以一種通用的插箱結構來應對規格變化。

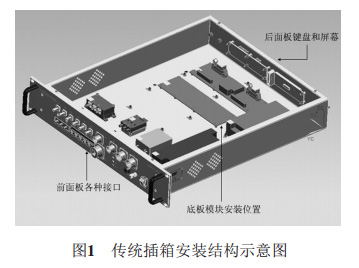

　　如圖1所示，傳統插箱一旦加工出來，其前后面板上的屏幕、鍵盤及各種接口的位置就完全確定，模塊在底板上的位置也同樣確定，插箱上所有的配件幾乎沒有可以再調整的空間。由此，歸納出傳統插箱的設計有三大不足：一是通用性差，插箱底部的安裝孔是根據安裝模塊的數量和種類來確定的，當模塊在插箱內的布局確定后，所有安裝孔位也就確定了，且這些孔位只適合安裝唯一一種對應的模塊。若插箱內部安裝模塊的種類和數量發生變化時插箱底部的安裝孔位就需要全部重新布局。二是插箱互換性差，各種接口安裝在插箱的前面板或后面板上，插箱種類不同其前后面板的接口布局和接口種類以及屏幕、鍵盤也就會各不相同，因此，不同種類的插箱是無法互換使用的。三是成本偏高，從結構設計的角度來說插箱局部結構設計的調整都是一種全新的插箱設計，每種插箱生產套量不大且只能滿足唯一一種使用需求，即每種插箱都是定制品，導致單套插箱設計和加工費用合計過萬甚至數萬。因此，采用傳統插箱來安裝測控設備，其通用性、互換性的劣勢非常明顯，插箱的定制化設計、定制化加工導致設計成本、加工成本、加工時間的耗費非常驚人。因此，根據上述不足，新型插箱進行了針對性的設計。
